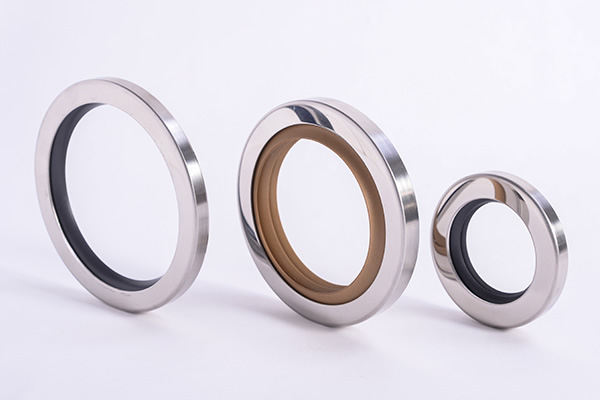

不锈钢油封双唇

　　不锈钢油封（又名空压机油封、真空泵油封、四氟油封）：适用于旋转运动或慢速轴的往复运动密封。不锈钢油封各项性能指标远远超过最好的FKM（氟橡胶）骨架油封。不锈钢油封最早在1970年代被引入使用。其目的是为了填补在传统橡胶密封圈和机械密封圈之间的空白。但其受到密封唇口的材料限制，在极端的温度、腐蚀性的介质、高表面线速度、高压及缺少润滑等苛刻的环境中。

　　设计者还是要采用价格较高且复杂的机械密封，泛特封在同样苛刻的环境下一般都能代替机械密封，且价格相对机械密封来说更低。

产品特点：

　　具有很好的化学稳定性可用在水、强酸、碱、强氧化溶剂等介质中。
　　具有很好的抗摩擦性，唇口的摩擦系数是橡胶油封的几十分之一。
　　单唇可承受1.5Mpa压力。双唇可承受3Mpa压力。
　　最高线速度可承受30m/s。
　　120℃~220℃的工作温度。

适用行业设备：

　　空压机　　　　　　　真空泵　　　　　　　　汽车发动机　　　　　　　　
　　马达　　　　　　　　空调　　　　　　　　　搅拌机　　　　　　
　　自动化精密机械　　　化学处理设备　　　　　制药和食品加工设备

金属骨架PTFE油封的型式

类型
运转条件
主要性能与应用

A型
速度:≤30m/s
压力:≤5bar
标准型，密封唇上可添加左旋(L)或右旋(R）回油螺纹以提升密封性能。

AR型
AL型
速度:≤30m/s
压力:≤5bar
标准型，密封唇上可添加左旋(L)或右旋(R）回油螺纹以提升密封性能。

C型
速度 ≤30ms
压力:≤10bar
与A型相同,但增加刮尘唇,可应用于多粉尘环境。

B型
速度≤18m/s
压力:≤35bar
双密封唇,适用压力高达35bar，PV值达100bar.m/s，密封唇上可添加左旋(L)或右旋(R）回油螺纹以提升密封性能。

BR型
BL型
速度≤18m/s
压力:≤35bar
双密封唇,适用压力高达35bar，PV值达100bar.m/s，密封唇上可添加左旋(L)或右旋(R）回油螺纹以提升密封性能。

D型
速度:≤18m/s
压力:≤35bar
与B型相同,但增加刮尘环,可应用于多粉尘环境。

L型
速度 ≤30m/s
压力:≤1.5bar
低摩摔型，很适用于轴承保护用。

LB型
速度≤30mls
压力:≤1.5bar
与L型相同，但增加刮尘唇，可应用于多粉尘环境。

LC型
速度≤8m/s
压力:≤3.5bar
与LC型相同，但增加刮尘环，可应用于多粉尘环境。

LA型
速度≤25mls
压力:≤1.5bar
具有对称配置的密封唇，可将两种不同的流体隔离。如在离心机的密封应用。

LA型
速度:≤8m/s
压力:≤20bar
单密封唇V形弹簧加强，适用于转轴圆度不佳或偏摆较大的密封。

PTFE油封材质选用

编号No.
密封件材质Material
应用特性Application Feature

1
纯铁氟龙
Virgin PTFE
适用于食品，制药等制程 Suitable for foodstuff and pharmaceutical process.

2
玻纤填料铁氟龙
PTFE filled glass fiber
改良的耐压，耐磨性，极佳抗化学性；较优的热导性 Improved pressure-resistant, wear resistance, excellent chemical resistance and optimum thermal conductivity.

3
青铜填料铁氟龙
PTFE filled bronze
耐高压，耐磨耗，热传导性佳，特别适用于190℃以上的高温场合 High pressure resistance, good thermal conductivity, abrasion resistance, especially for applications in high temperature above 190℃.

4
石墨填料铁氟龙
PTFE filled graphite
适用于短期无润滑或长期润滑不良的旋转应用 Suitable for Short-term without lubrication or long-term bad lubrication rotary applications.

5
碳纤填料铁氟龙
PTFE filled carbon fiber
极佳之耐磨，耐压性，良好热导性，低透气性 Excellent wear resistance and pressure resistance, good thermal conductivity,low-permeability

钢环及静止密封垫材质选用

编号No.
钢环材质Material
应用特性

1
碳钢
Carton steel
标准材质，一般环境下润滑油或润滑脂之应用 Standard material, suitable for general environment of lubricating oil or grease.

2
304不锈钢
304 stainless steel
腐蚀环境下润滑油或润滑脂之应用 Suitable for lubricating oil or grease under corrosive environment.

3
316不锈钢
316 stainless steel
腐蚀性流体之密封
Corrosive fluid seal

编号No.
密封垫材质Material
应用特性Application Feature

1
NBR
标准材质，一般环境下润滑油或润滑脂之应用，适用温度-40～100℃ Standard material, suitable for general environment of lubricating oil or grease, applicable temperature - 40 ~ 100℃

2
FKM(Viton)
高温下润滑油或润滑脂之应用，适用温度-20℃～200℃ Suitable for lubricating oil or grease under high temperature, applicable tempreature - 20 ℃ ~ 200 ℃

转轴与沟槽的要求

为充分发挥PTFE油封的优异性能与耐用性，并避免安装不当导致密封件受损，轴的密封面与密封件沟槽必须有适当的加工。安装时，聚四氟乙烯密封唇必须向压力侧。
To maximize the performance of PTFE seal excellent and durability, and avoid installation.Improper damaged seals, shaft sealing surface and groove are needed.Appropriate processing. When installed, PTFE sealing lip must face the pressure side.

轴Shaft：
■轴表面硬度≧40HRC（润滑不良或高速运转的场合≧58HRC)
Shaft surface hardness≧40HRC（poor lubrication or high speed occasion≧58HRC)
■表面研磨并抛光以去除锐角，表面粗度Ra=0.2～0.5um,真空应用Ra≦0.2um
Grinding and polishing the surface to remove the sharp angle, the surface roughness Ra=0.2～0.5 um,vacuum applications Ra≦0.2um
■轴径尺寸公差h11 Shaft dimensional tolerances h11
■端面导角15° - 30° Face conduction angle 15° to 30°
沟槽Groove：
■表面粗度Ra≦0.8umSurface roughness Ra≦0.8um
■沟槽尺寸公差H8Groove dimensional tolerances H8
■端面导角5° - 15° Face conduction angle 5° to 15°
