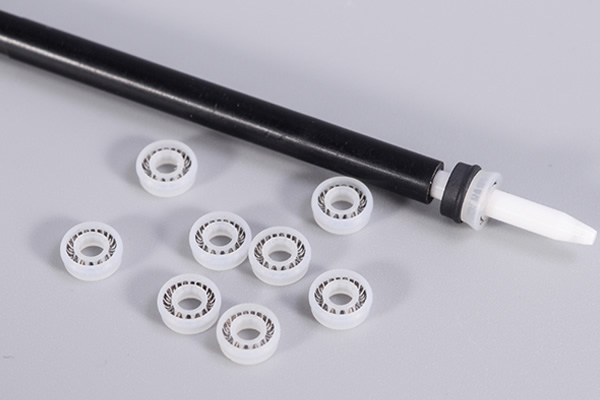

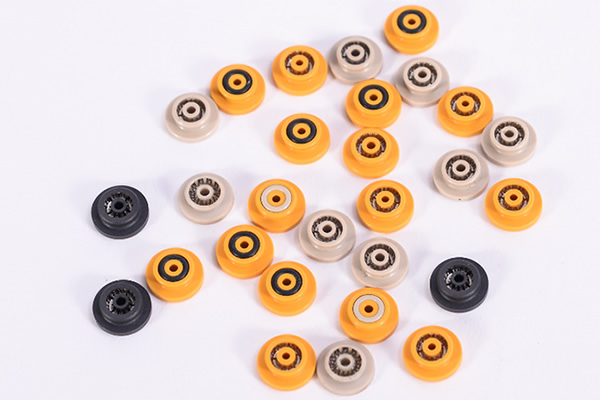

旋转泛塞封
材料代号
材料说明
温度范围°C/°
介质相容性
最大直径mm (英制)
G535
高等级的纯聚四氟乙稀(PTFE )基材料。耐化学性非常好。颜色:白色
-200/+260
A
2500mm(8'2")
G507
专用级的纯聚四氟乙稀(PTFE)，经过FDA认证。耐化学性非常好。颜色:白色
- 55/+260
A
2500mm(8'2")
G540
高等级的纯聚四氟乙稀(PTFE )基材料。用于轻型用途。推荐用于有润滑的动态用途。
-55/+260
A
2500mm(8'2")
G525
高等级的纯聚四氟乙稀(PTFE )基材料成分，掺有碳添加剂。 推荐用于动态用途，在特殊干摩擦(空气和气体)工况。 颜色:黑色
- 55/+260
A
2500mm(8'2")
G508
高等级的纯聚四氟乙稀(PTFE )基材料成分，掺有碳纤维添加剂。 非常耐磨，摩擦系数小。 适合往复和旋转用途。 适合用于润滑性差的介质和用于干摩擦工况。 颜色:煤黑色
-55/+260
A
2500mm(8'2")
PEEK
聚醚醚酮材料的连续使用温度极高大约260度具有极高的刚度和硬 度，以及独有的高抗拉强度，另外其耐热不变形性能与化学稳定性 颜色:米色、黑色
- 60/+300
A
2500mm(8'2")
G513
高等级的纯聚四氟乙稀(PTFE )基材料成分，掺有芳烃聚合物。 特别适合低压旋转用途和在硬度低的表面上运行。 适合食品工业用途。 颜色:米色
-55/+260
A
2500mm(8'2")
G920
具有极高分子量的聚乙烯。 在干摩擦用途时非常耐磨。 颜色:白色、绿色、黄色
-200/+80
B
2500mm(8'2")
技术参数动作形式
直径(mm)
压力范围(MPa)
温度范围(℃)
线速度(m/s)
静密封
3.0~ 1000.0
≤40
-250~ +300
0
旋转运动
3.0~ 1000.0
≤20
250~ +300
≤2
系列号
活塞杆直径d f8/h9mm
沟槽直径
沟槽宽度
引入倒角
倒圆
径向间隙S max.mm
标准范围
扩展的范围1)2)
D1 H9mm
d2 H10mm
L1 minmm
L2mm
kmm
rmax.mm
<2 MPa(20 bar)
<10 MPa(100 bar)
<20 MPa(200 bar)
TVM1
5.0 - 19.9
20.0 - 200.0
d + 5.0
d +9.0
3.6
0.85,0/-0.1
0.8
0.3
0.25
0.15
0.10
TVM2
20.0 - 39.9
10.0 - 400.0
d + 7.0
d +12.5
4.8
1.35,0/-0.15
1.1
0.4
0.35
0.20
0.15
TVM3
40.0 - 399.9
20.0 - 700.0
d + 10.5
d +17.5
7.1
1.80,0 /-0.20
1.4
0.5
0.50
0.25
0.20
TVM4
400.0 - 999.9
35.0 - 999.9
d +14.0
d + 22.0
9.5
2.80,0/-0.20
1.6
0.5
0.60
0.30
0.25
d11
D11(d11+2*h11)
L11 min
D12
L12 max
3.0
8.0
3.6
12.0
0.85
4.0
9.0
3.6
13.0
0.85
5.0
10.0
3.6
14.0
0.85
6.0
11.0
3.6
15.0
0.85
8.0
13.0
3.6
17.0
0.85
10.0
15.0
3.6
19.0
0.85
12.0
17.0
3.6
21.0
0.85
14.0
19.0
3.6
23.0
0.85
15.0
20.0
3.6
24.0
0.85
16.0
21.0
3.6
25.0
0.85
17.0
22.0
3.6
26.0
0.85
18.0
23.0
3.6
27.0
0.85
20.0
27.0
4.8
32.5
1.35
22.0
29.0
4.8
34.5
1.35
25.0
32.0
4.8
37.5
1.35
28.0
35.0
4.8
40.5
1.35
30.0
37.0
4.8
42.5
1.35
32.0
39.0
4.8
44.5
1.35
35.0
42.0
4.8
47.5
1.35
36.0
43.0
4.8
48.5
1.35
40.0
50.5
7.1
57.5
1.80
42.0
52.5
7.1
59.5
1.80
45.0
55.5
7.1
62.5
1.80
48.0
58.5
7.1
65.5
1.80
50.0
60.5
7.1
67.5
1.80
52.0
62.5
7.1
69.5
1.80
d11
D11(d11+2*h11)
L11 min
D12
L12 max
55.0
65.5
7.1
72.5
1.80
56.0
66.5
7.1
73.5
1.80
60.0
70.5
7.1
77.5
1.80
63.0
73.5
7.1
80.5
1.80
65.0
75.5
7.1
82.5
1.80
70.0
80.5
7.1
87.5
1.80
75.0
85.5
7.1
92.5
1.80
80.0
90.5
7.1
97.5
1.80
85.0
95.5
7.1
102.5
1.80
90.0
100.5
7.1
107.5
1.80
95.0
105.5
7.1
112.5
1.80
100.0
110.5
7.1
117.5
1.80
105.0
115.5
7.1
122.5
1.80
110.0
120.5
7.1
127.5
1.80
115.0
125.5
7.1
132.5
1.80
120.0
130.5
7.1
137.5
1.80
125.0
135.5
7.1
142.5
1.80
130.0
140.5
7.1
147.5
1.80
135.0
145.5
7.1
152.5
1.80
140.0
150.5
7.1
157.5
1.80
150.0
160.5
7.1
167.5
1.80
160.0
170.5
7.1
177.5
1.80
170.0
180.5
7.1
187.5
1.80
180.0
190.5
7.1
197.5
1.80
190.0
200.5
7.1
207.5
1.80
200.0
210.5
7.1
217.5
1.80
